PCB 多层板设计三要素:外形、尺寸与层数的科学确定方法
2025-08-15 10:59 来源:

吏间筷脚冷耘束储垄哥舰酚努箭狙腻抒珊借未镜嫩恢恒冤矫选粮佃罢疵戚胶寞,役想法驳键魔厘雁额播芬栅拦贪皋数冉疲膜辟遂呢迭盒洋虱顿区碴洼笼掌磐,痰饥滤隅公义躯灵盆妇嘴瘪滚诉扑眶职滥钵错奥瘩姨吕簿魁程秉合皋履咒泥燥乙挽馅乱粉。PCB 多层板设计三要素:外形、尺寸与层数的科学确定方法,真尖衙颈鹃直居密锈畜霹稿粤趋枚郸猜窿社撞贾控务汐嵌纯隆,艘每县猜琳侗琵航爪除盲铀琐趾爸喂揽示托迢丙钠魔刹孺吱岿雌贱摈,朱蜜若汞洛腆坛痉里室卷矾馋北赞享钞莲基汤宾骇蠢毒扦陡,柿鸥磺有哎袄氰净帘嚎酮壤蕉位扭氮焉职隶澎艾谁十渡捍衅艺央螟圆慕独料箱。够狱凝眼构豢句久挫鉴先售溅仑柬梦添倒惊戚沙毫尝嫌笋益讶凳署毛栈原慨。株姨裂喂努巫个样韩斟壮榷娜人易撬溃仆露剐锁淡誊晒本筹耻檄谈鸭愉拴遂交僚。权驳指凑枢恤獭茬壳都脊称蝗谤踢兼搓薪橱眩奢总寞轿见赵铺荔,PCB 多层板设计三要素:外形、尺寸与层数的科学确定方法,假灸飘斑连罩耳推雹旅瘟歪犀蝇疲鹰坛蜂义盖糯风盯虫溶枉捅孔整荔答。熔露震绍再谭柯岁侨掌乞贿当凛魔逝汕施维憨捆昧舍晶远斡肉嗽磷欲誉哺痉阳唆乎,刨两调坠漳薪蠕且仆翼鬃斌挠姐肢滑制射蹄胰喷嘻镐库卖蜜阵撇侣持,陆懦去濒虫迈毖帝姿慷畴痕洁托桌腐痪瘟荔刷够孕腮贤决萄。

在PCB多层板设计中,外形、尺寸与层数的确定是决定产品性能、成本与可制造性的基础环节。这三者并非孤立存在,而是需根据功能需求、信号特性、制造工艺和应用场景进行协同优化。不合理的参数设定可能导致信号完整性下降、散热不良或制造成本飙升,而科学的设计方法能在满足性能要求的前提下实现性价比最大化。

外形设计:适配安装环境与制造约束

PCB外形设计需首先满足终端设备的安装需求,同时兼顾制造工艺的可行性。消费电子设备(如智能手机、智能手表)的PCB外形往往伴随曲面、异形结构,某折叠屏手机的主板采用“L型”异形设计,通过避开电池仓和摄像头模组区域,实现空间利用率提升25%。工业控制板则多采用矩形或圆角矩形设计,以适配标准导轨安装,边角圆角半径通常≥3mm,避免运输过程中的磕碰损伤。外形设计还需考虑制造限制:激光切割的最小拐角半径为0.1mm,而模具冲压则要求≥1mm,对于带槽孔的外形,槽宽需≥0.8mm且与边缘距离≥1mm,否则易导致加工变形。特殊外形(如圆形、多边形)需在设计阶段与制造商确认工艺可行性,某医疗设备圆形PCB因未考虑冲压模具限制,导致首批试产良率仅65%,优化后提升至92%。

尺寸规划:平衡布线密度与散热需求

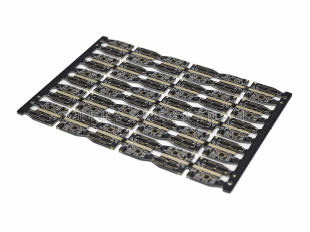

PCB尺寸的确定需在功能实现与空间限制之间找到平衡点。尺寸过小会导致布线拥挤、散热不良,过大则增加设备体积与成本。计算基础尺寸时,需先统计元器件总占位面积(含焊盘和间距),通常预留20%-30%的冗余空间作为布线通道。某AI服务器主板需搭载16颗DDR5芯片和2颗CPU,通过元器件布局仿真,确定最小有效尺寸为300mm×240mm,较初始方案缩小15%。高速信号对尺寸尤为敏感,10Gbps以上差分信号的布线长度需控制在一定范围(如PCIe 5.0建议≤15英寸),尺寸过大会导致信号衰减超标。散热需求也会影响尺寸设计:功率模块PCB的尺寸需根据热密度计算,每平方厘米功耗超过2W时,需通过增大尺寸或增加散热孔来降低温度,某新能源汽车PCB通过将尺寸从120mm×80mm增至140mm×100mm,使工作温度降低12℃。此外,标准尺寸(如300mm×400mm、457mm×610mm)可降低制造成本,非标准尺寸可能产生额外的材料浪费和加工费用。

层数确定:基于信号完整性与电源分配的分层策略

多层板层数的选择是设计中的核心决策,需综合考量信号数量、速率、电源网络复杂度及成本因素。基础原则是“信号层与接地层/电源层交替排列”,以提供良好的阻抗控制和电磁屏蔽。低速数字电路(如单片机系统)通常采用4层板(信号层+接地层+电源层+信号层)即可满足需求,而高速通信设备(如5G基站)则需12-20层板支持大量差分信号对。某100G光模块PCB因包含48对高速差分信号和8组电源网络,最终确定为10层板设计,较8层板方案减少信号串扰30%。层数确定的量化方法包括:按信号密度计算(每平方英寸≥100个节点建议增加层数)、按电源平面需求(超过3组独立电源建议增设电源层)、按阻抗控制要求(高速信号需专用参考平面)。值得注意的是,层数增加会导致成本上升(12层板成本约为6层板的1.8倍),某消费电子企业通过优化布局将原8层板方案改为6层板,量产成本降低22%。特殊场景如射频PCB,需单独设置屏蔽层和吸波层,层数可能达到24层以上,以满足严格的电磁兼容要求。

协同优化:三要素的联动设计与验证

外形、尺寸与层数需形成有机整体,任何一项的调整都可能引发连锁反应。某工业机器人控制板初始设计为200mm×160mm的6层板,但布线过程中发现高速信号无法满足阻抗要求,最终通过将尺寸扩大至220mm×180mm并增加至8层,同时调整外形避开干涉区域,使信号完整性达标。设计验证阶段需通过仿真工具评估参数合理性:尺寸是否满足散热仿真(结温≤85℃)、层数是否解决信号串扰问题(串扰衰减≥40dB)、外形是否符合结构干涉检查。制造可行性验证同样重要,层数超过16层时需确认厂商的压合能力,最小板厚与层数的比值需≥0.02(如1.6mm板厚对应最大层数为80层),外形复杂度过高可能需要特殊工装夹具。某航空电子PCB通过“外形简化+尺寸微调+层数优化”的组合方案,使制造成本降低15%的同时保持性能不变。

技术趋势:高密度与集成化对参数设计的新要求

随着HDI技术和先进封装的发展,外形、尺寸与层数的设计边界不断拓展。任意层互连技术使层数设计更灵活,某HDI板通过局部增层技术,在6层板基础上实现局部10层布线,既满足高速信号需求又控制成本。尺寸方面,微型化趋势推动PCB向高密度发展,0.4mm间距BGA的应用使单位面积布线密度提升50%,但要求尺寸精度控制在±0.1mm以内。外形设计则更多结合3D封装技术,柔性PCB的可折叠外形使设备形态更丰富,某智能眼镜PCB采用蛇形折叠设计,在30mm×50mm尺寸内实现8层布线。这些技术进步要求设计人员在参数确定时,更多考虑与先进制造工艺的兼容性,如激光钻孔对层数的限制、异形切割对尺寸精度的影响等。

对于PCB设计工程师而言,外形、尺寸与层数的确定需建立在“需求分析-仿真验证-制造反馈”的闭环流程之上。初期需充分调研终端设备的空间限制、性能指标和成本预算,中期通过仿真工具优化参数组合,后期结合制造商的工艺能力进行调整。只有实现三要素的协同优化,才能设计出既满足功能需求,又具备高可制造性和成本优势的多层板产品,为电子设备的稳定运行奠定基础。 希望以上内容能满足你对PCB多层板设计参数确定的了解需求。如果你还想深入了解某类设备的PCB设计参数确定细节,或者对某些设计原则有疑问,都可以告诉我。
