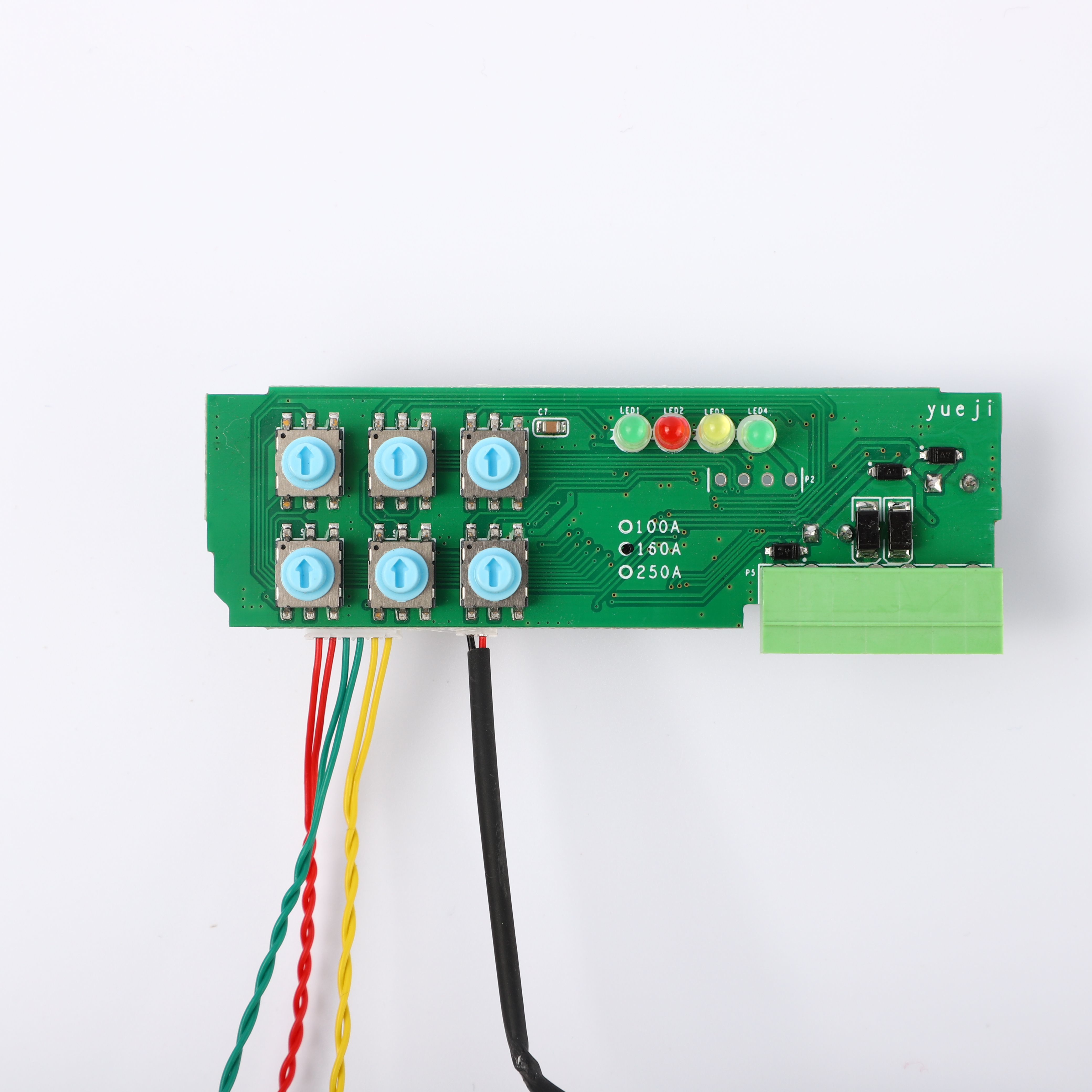

随着电力系统的不断发展和智能化升级,断路器作为保障电力安全稳定运行的关键设备,其性能和功能也在不断提升。断路器线路板作为断路器的主要控制单元,集成了信号处理、保护逻辑和通信功能,成为电力系统的“智能守护者”。

断路器线路板的技术原理

(一)信号采集与处理

断路器线路板通过内置的电流互感器、电压传感器等元件,实时采集电路中的电流、电压等参数。这些信号经过放大、滤波等处理后,传输至微处理器(MCU)或数字信号处理器(DSP)进行进一步分析。微处理器根据预设的保护算法,判断电路是否处于正常工作状态,并决定是否触发脱扣动作。

(二)保护功能实现

断路器线路板具备多种保护功能,包括过载保护、短路保护、漏电保护、欠压与过压保护等。当电路中出现异常情况时,线路板能够迅速响应,切断故障电路,防止设备损坏和安全事故的发生。例如,在过载情况下,线路板会根据电流大小和持续时间,按照反时限特性曲线触发脱扣动作,保护电路和设备免受损害。

(三)通信与远程控制

现代断路器线路板通常配备RS485、CAN总线或以太网接口,支持Modbus、Profibus等通信协议。这使得断路器能够与上位机、智能电网或其他自动化系统进行数据交互,实现远程监控和控制。用户可以通过远程平台查看断路器的运行状态、故障记录和参数设置,及时调整保护策略,提高电力系统的运行效率和可靠性。

断路器线路板的应用场景

(一)工业自动化

在工业自动化领域,断路器线路板广泛应用于电机控制、配电系统、生产线保护等场景。通过对电路的实时监测和保护,确保工业设备的正常运行,提高生产效率和产品质量。

(二)新能源发电

随着新能源发电的快速发展,断路器线路板在风能、太阳能等新能源发电系统中发挥着重要作用。它能够保护发电设备免受雷击、过电压等异常情况的损害,同时实现与智能电网的协同控制,提高新能源的并网效率和稳定性。

(三)智能电网

在智能电网建设中,断路器线路板是实现电网自动化、智能化的关键设备之一。它能够与智能电表、配电自动化终端等设备进行通信,实现电网的实时监测、故障定位和快速恢复,提高电网的供电可靠性和运行效率。

断路器线路板的发展趋势

(一)智能化

随着物联网、大数据、人工智能等技术的不断发展,断路器线路板将朝着更加智能化的方向发展。未来的断路器线路板将具备更强大的数据处理和分析能力,能够实现自我诊断、故障预警和自适应保护等功能,为电力系统提供更加安全、高效的保护。

(二)模块化

模块化设计是断路器线路板发展的另一个重要趋势。通过将不同的功能模块进行集成和封装,实现断路器线路板的标准化和通用化。这不仅提高了生产效率,降低了成本,还方便了用户的维护和升级。

(三)小型化

随着电子技术的不断进步,断路器线路板的体积将越来越小,集成度越来越高。小型化的断路器线路板能够适应更紧凑的安装空间,满足现代电力设备对空间利用的要求。

断路器线路板作为电力系统的“智能守护者”,在现代电力系统中发挥着至关重要的作用。随着技术的不断进步和应用场景的不断拓展,断路器线路板将朝着更加智能化、模块化、小型化的方向发展。未来,断路器线路板将与物联网、大数据、人工智能等技术深度融合,为电力系统的安全、稳定、高效运行提供更加有力的保障。
