逆变器作为光伏电站的“心脏”,其巡检质量直接影响发电效率与系统安全。以下是逆变器巡检的九大项目及操作规范,结合国际电工委员会(IEC)标准与运维经验整理:

一、硬件状态检查

外观与散热系统

外壳完整性:检查是否有裂纹、锈蚀(沿海地区重点排查接线口密封胶圈老化)。

散热通道:

风扇运行状态(听异响、测转速 ≥2000rpm);

散热片积尘程度(尘厚>2mm需清洁,高温环境下功率损失可达5%)。

示例操作:用红外热像仪扫描散热器,温差>15℃提示散热异常。

电气连接可靠性

直流端子:测温检测端子温度(>65℃为异常),检查压接是否松动(扭矩值参考厂商手册,如华为40Nm)。

交流端子:观察铜排氧化发黑情况,使用微欧计测量接触电阻(>50μΩ需紧固)。

接地线:摇表测量接地电阻(>4Ω需整改),检查线径是否符合规范(≥16mm^2)。

二、运行参数诊断

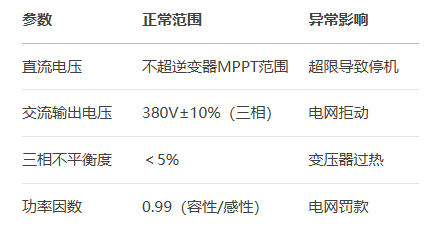

关键电气参数

效率分析

计算转换效率 =交流输出功率/直流输入功率×100%(<97%提示故障);

对比MPPT跟踪效率(<99%需检查组串一致性)。

三、故障代码与历史记录

故障码解析(以华为SUN2000为例)

Error 18:电网过压 → 检查变压器分接头;

Error 201:绝缘阻抗低 → 分段测量组串对地电阻(<1MΩ定位故障点);

Error 500:内部过温 → 清洁散热器或更换风扇。

数据追溯:调取近30天停机次数(月>3次需深度排查)、发电量突降时段(关联天气排除阴影遮挡)。

四、专项检测项目

绝缘阻抗测试

正极对地 ≥1MΩ

负极对地 ≥1MΩ

正负极间 ≥1MΩ

断开直流开关,使用1000V兆欧表测量:

注意:阴雨天测量值偏低属正常,需干燥后复测。

PID效应检测

夜间施加-1000V直流偏压1小时,对比修复前后组串功率(差值>5%需加装PID补偿器)。

电容健康度

使用ESR表测量直流母线电容等效串联电阻(>标称值50%需更换),鼓包电容立即淘汰。

五、环境适应性检查

防护等级验证

IP65级外壳:确认舱门密封条无硬化裂缝(喷水测试无渗漏)。

防雷系统

测量浪涌保护器(SPD)漏电流(>1mA提示老化),检查接地线无锈蚀断裂。

通风间距

侧壁距障碍物≥50cm,顶部预留1m散热空间(实测背板温度>70℃需扩容)。

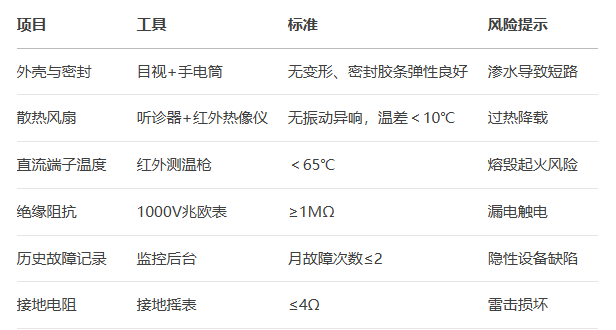

逆变器巡检清单(简化版)

智能运维升级建议

加装传感器:在关键端子部署无线温度传感器(如LoRa传输),实时监控过热风险。

AI诊断平台:如华为FusionSolar智能分析系统,自动关联天气-发电量-故障码,定位亚健康状态。

预防性维护包:每2年更换冷却风扇,每5年更换直流母线电容(无论是否损坏)。

黄金准则:巡检不仅是“看表计数”,更要通过数据追溯系统瓶颈。 例如某电站多次报“电网过压”,终发现是因夜间光伏停机后厂区无功补偿柜过补,调整SVG参数后故障率下降90%。
